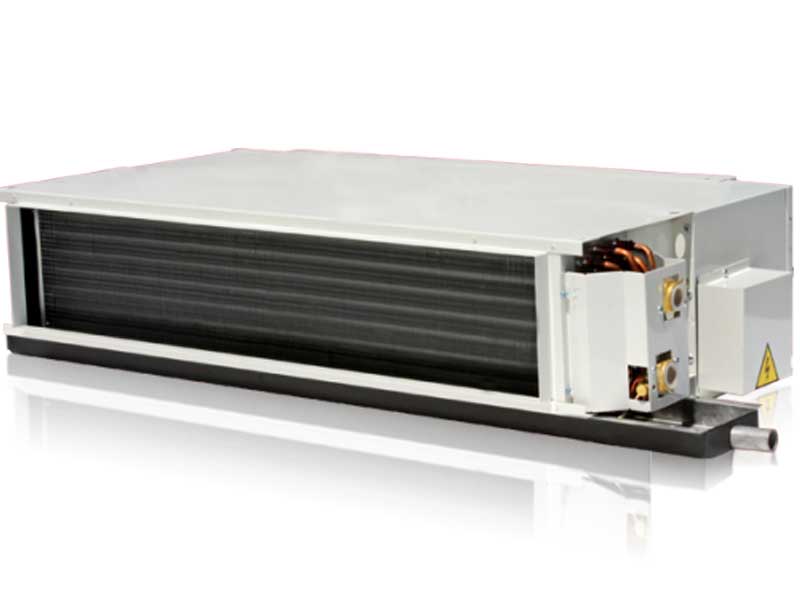

RAC

Gebläsekonvektoren für niedrigen statischen Druck

Gebläsekonvektoren der Baureihe RAC von Petra wurden für Anwendungen mit niedrigem statischem Druck entwickelt. Die Geräte eignen sich besonders für sichtbaren oder verdeckten Deckeneinbau mit kanalgeführter Luftverteilung.

Das Spektrum reicht von Luftraten von 6 bis 34 m³/min. Das Standardgerät besteht aus einem sowohl für Kalt‑ als auch für Warmwasser geeigneten Register, einem Ventilator mit direkt angetriebenem Zentrifugalventilator sowie einem Flachfilter (für alle Modelle mit Ausnahme des Grundmodells für Deckenmontage).

• Geräuscharmer Betrieb, niedriger NC-Wert (30)
• Geringe Bauhöhe und geringer Platzbedarf
• Register links oder rechts ohne Einschränkung der Registerleistung (Ausnahme: PFC‑ und PCC-Register ausschließlich für Rechtsmontage)
• Register mit zwei mit der Ablaufwanne verbundenen Entlüftungsstutzen
• Solides Stahlblechgehäuse mit verzinktem G90-Stahl
• Flexible Gestaltung des Strömungswiderstands

• Register aus Kupferrohren mit 9,5 mm Durchmesser, mechanisch expandiert in Aluminiumlamellen
• Sämtliche Register mit Luftdruck auf Dichtheit bis 3.100 kPa geprüft, geeignet für einen Arbeitsdruck bis 2.400 kPa (manuelle Entlüftung, verrohrt mit Ablaufwanne)
• Vorwärts gekrümmte Radialventilatoren mit doppeltem Lufteintritt für maximale Effizienz und gleichförmige Luftverteilung
• Ventilatoren statisch und dynamisch gewuchtet für leisen Betrieb und beste Leistung
• Ventilatoren mit Direktantrieb, 3-stufig, mit Anlaufkondensator (mit internem thermischen Schutz)
• Aluminiumflachfilter mit einer Stärke von 15,8 mm (5/8 Zoll) und einer Nennrahmenstärke von 25 mm (1 Zoll) sowie einer Istrahmenstärke von 22,2 mm (7/8 Zoll) für CBP und GCC, 12,7 mm (1/2 Zoll) für GFC und FB sowie auswaschbarem Filter für PFC und PCC
• Ablaufwanne aus verzinktem Stahlblech, Unterseite zur Verhinderung von Betauung isoliert
• Sämtliche Geräte sind aus verzinktem Stahlgrobblech ohne farbliche Beschichtung
• Register- und Ventilatorbereich sämtlicher Geräte sind innenisoliert mit Glasfaser in 12,5 mm Stärke

• Doppelschalige Konstruktion mit 25 mm (1 Zoll) starker Glasfaserisolierung, Innenwand massiv oder perforiert (nur Baureihe CBP)
• Edelstahlablaufwanne
• Hilfsablaufwanne unter 3-Wege-Ventilen
• Kunststofffilter
• Absperrventil (lose mitgeliefert oder eingebaut)
• 4-Rohr-Geräte mit Doppelregister (drei Reihen kühlen und eine Reihe heizt)
• 3-Wege-Ventil (lose mitgeliefert oder eingebaut)
• Eingebaute elektrische Rippenrohrheizung mit automatischem Übertemperaturschutz
• Manuelles Raumthermostat, 3-stufig, (Wandmontage, lose mitgeliefert)
• Digitales Raumthermostat (Wandmontage, lose mitgeliefert)
• 3-Stufen-Schalter (Wandmontage, lose mitgeliefert)

1. CBP – Deckengerät Basis mit Plenum (aus verzinktem Stahlblech)
   Für Deckenmontage oberhalb abgehängter Decken mit kanalgeführter Luftführung für Zuluft und Abluft. Gehäuse enthält die Ventilatoreinheit des Grundgeräts. Geräte bestehen aus Register, Ventilator und Flachfilter.
2. CB – Deckengerät Basis (aus verzinktem Stahlblech)
   Konstruiert für verdeckte Montage oberhalb abgehängter Decken mit Luftverteilung über Kanäle und freien Abluftstrom oberhalb der abgehängten Decke. Geräte dieser Art bestehen aus einem Register und einem Ventilator ohne Abluftgehäuse oder Filter.

3. GFC – Schrankgerät für Bodenaufstellung (aus verzinktem Stahlblech)
   Gerät ist für sichtbare Bodenaufstellung konstruiert und verfügt über einen ansprechend lackierten Schrank aus verzinktem Stahl für alle Komponenten des Geräts. Geräte bestehen aus Ventilator, Register und Flachfilter und werden mit einem feststehenden Zuluftgrill aus Stahlblech geliefert

4. FB – Basisgerät für Bodenaufstellung (aus verzinktem Stahlblech)
   Die Geräte sind baugleich mit der Baureihe GFC, jedoch ohne Schrank. Die Geräte besitzen ein Gehäuse aus verzinktem unlackiertem Stahl. Geräte bestehen aus Ventilator, Register und Filter und sind für verdeckte Bodenaufstellung konstruiert.

5. GCC – Schrankgerät für Deckenmontage (aus verzinktem Stahlblech)
   Die Geräte sind baugleich mit der Baureihe GFC, jedoch für sichtbare Deckenmontage konstruiert.

6. PFC – Schrankgerät für Bodenaufstellung (Deluxe)
   Das Gerät ist für sichtbare Bodenaufstellung konstruiert und verfügt über einen ansprechend lackierten Schrank aus Kunststoff und verzinktem Stahl. Geräte bestehen aus Ventilator, Register und Flachfilter und werden mit (manuell betätigten) Doppelumlenkgrills für Zuluft und feststehenden Kunststoffumlenkgrills für Abluft geliefert.

7. PCC – Schrankgerät für Deckenmontage (Deluxe)
   Die Geräte sind baugleich mit der Baureihe PFC mit Kunststoffabdeckung, jedoch für sichtbare Deckenmontage konstruiert.
