Universelle Regelung für Lüftungsgeräte



Universelle Regelung für Lüftungsgeräte



Die Regelung von Petra für Lüftungsgeräte ist eine Komplettlösung. Sie basiert auf modernsten Kommunikations‑ und Konstruktionstechnologien und ersetzt traditionelle festverdrahtete Lösungen.

Alle System‑ und Anlagenkonfigurationsanwendungen erfolgen über eine benutzerfreundliche Webschnittstelle, sodass Montage und Inbetriebnahme zum Kinderspiel werden.

Die Komplettintegration von Regelung und Leistungselektronik ist in der Branche einzigartig, und als Ihr Partner sind wir uns unserer Verantwortung bewusst.

Ihre Anlage hat zu funktionieren – ohne Wenn und Aber!

Aufbauend auf langjähriger Erfahrung mit Heizungs‑, Kühlungs‑ und Lüftungsanlagen stellt Petra hiermit ein hochmodernes System vor, bei dem maximaler Komfort und minimaler Energieverbrauch im Mittelpunkt stehen.

  • Ein komplettes Spektrum von Systemkomponenten – vom Master Controller bis hin zum Frequenzumrichter und zu Temperatur‑ und Druckfühlern
  • Speziell für Nutzer mit Handterminal und Webschnittstelle für maximalen Komfort und minimalen Energieverbrauch konzipiert
  • vielseitige Lösung mit diversen Betriebsarten
  • standardmäßige Alarmfunktion
  • Software-Upgrade über SD-Speicherkarte
  • rasche Montage dank einfacher Buskabelkonstruktion
  • Zuverlässigkeit

Komplettsystem für Heizung, Kühlung und Lüftung

Das System beinhaltet alle für die Steuerung und Regelung von Ventilatoren, elektrischen und Heizregistern, Kühlsystemen, Antrieben von Wärmeaustauschern sowie Aktuatoren von modernen Lüftungsgeräten erforderlichen Komponenten.

Die Systemkomponenten kommunizieren untereinander mithilfe hochmoderner Bustechnologie, während die Kommunikation mit externen Systemen über marktübliche Standardbussysteme erfolgt.

Der Master Controller enthält einen Hochleistungsprozessor sowie alle Schnittstellen für die Kommunikation innerhalb des Systems und mit externen Komponenten.

Webprogrammierung

Das System wird über den integrierten Webserver mithilfe des normalen Internet Explorers auf einem PC konfiguriert.

Der Administrator kann über eine mehrstufige Benutzerschnittstelle für verschiedene Gruppen jeweils unterschiedliche Ebenen einstellen.

Die gesamte Bedienung des Lüftungsgeräts erfolgt über eine zweckmäßige „Push and Turn“-Wählscheibe auf dem Handterminal.

Kosteneffektive Verkabelung

Alle Peripherieeinheiten sind über ein Modbus-Kabel mit dem Master Controller verbunden. Auf diese Weise ist eine einfache Verdrahtung des Systems bei gleichzeitiger uneingeschränkter Kontrolle über alle Teileinheiten möglich. Dank dieser einzigartigen Lösung sind Montage, Verifizierung und Inbetriebnahme äußerst kosteneffektiv.

Das Lüftungsgerät kann einschließlich der kompletten internen Installationen und Verdrahtung werksseitig vormontiert, problemlos zum Versand entkoppelt und anschließend vor Ort wieder angeschlossen werden.

Konnektivität

Der Master Controller kann mit den unterschiedlichsten Systemen verbunden werden: Modbus RTU, Modbus TCP/IP, interner Webserver, BACnet und LON.

Werksseitig montierte Steuerungen und Regler erhöhen die Zuverlässigkeit

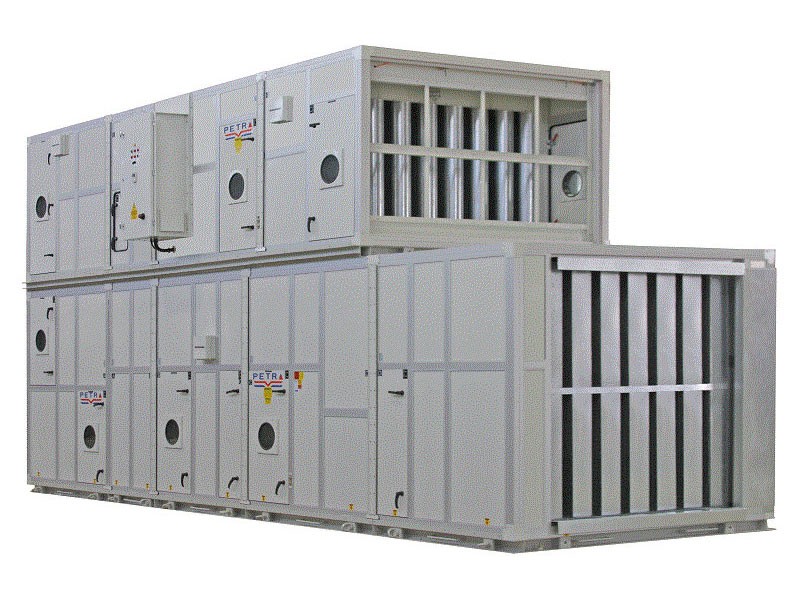

Bei Montage der Steuerungen und Regler des Lüftungsgeräts vor Ort besteht das Risiko höherer Kosten und geringerer Zuverlässigkeit. Um diese Probleme zu vermeiden, können die Solution-Lüftungsgeräte mit werksseitig konzipierten, montierten und getesteten Steuerungen und Regelungen von Petra ausgestattet werden.

Werksseitige Montage für verbesserte Qualität und kürzere Montagezeiten

Während der Fertigung der Solution-Lüftungsgeräte sind bei der Montage der Steuerungen und Regelungen sämtliche Bereiche der Geräte problemlos erreichbar. Dies vermeidet jegliche Platzprobleme, die die Qualität der Montage der Steuerungen und Regler beeinträchtigen könnten, was bei einer Montage vor Ort durchaus vorkommen kann. Darüber hinaus wurden auch die Sensoren vorkonfiguriert, um ihren optimalen Einbauort zu ermitteln und präzise und zuverlässige Messwerte zu ermöglichen.

Werksseitige Prüfung gewährleistet präzisen Betrieb

Die werksseitig montierten Steuerungen und Regler werden im Werk einem eingehenden Prüfverfahren unterzogen. Die Prüfungen stellen vor der Auslieferung des Lüftungsgeräts sicher, dass die gesamte Verdrahtung ordnungsgemäß montiert wurde und alle Bedienfelder und Endgeräte korrekt funktionieren. Auch bedeutet dies, dass die Solution-Lüftungsgeräte nach ihrem Eintreffen am Einbauort schneller betriebsbereit sind.

Werksseitige Vorkonfiguration beschleunigt den Anschluss vor Ort

Solution-Lüftungsgeräte sind werksseitig vorkonfiguriert und ermöglichen so einen einfachen Anschluss von Steuerungen und Reglern vor Ort. So werden beispielsweise Registerventile unmontiert versandt, wobei die Modbus-Verbindung zwischen den Geräten für kurze Verbindungszeiten sorgt. In einigen Fällen sind Lüftungsgeräte zu groß für den Versand in einem Stück und müssen daher zerlegt werden. Um die schnelle und einfache Vor-Ort-Montage der Steuerungen und Regler von Petra zu ermöglichen, werden alle zum Versand zerlegten Geräte standardmäßig mit Schnellverschlusskupplungen (Modbus-Verbindung) ausgestattet.

Leistungsfähiger ARM9-Prozessor

Der Master Controller kommuniziert über einen RS485-Modbus und basiert auf dem leistungsfähigen ARM9-Prozessor, der vollkommen neue Datenverarbeitungsstandards setzt und den Master Controller in einem bislang auf dem Markt völlig neuen Umfang zukunftssicher macht. Das Betriebssystem basiert auf Linux.

Systemkomponenten des Master Controllers

Der Master Controller steuert die gesamte Verarbeitung und Kommunikation innerhalb des Systems und mit externen Komponenten. Er beinhaltet diverse Schnittstellen zu Peripheriegeräten, über die Sensoren, Pumpen und Ventile mit ihm kommunizieren können.

Handterminal

Das Handterminal bietet dem Servicetechniker dank der zweckmäßigen „Push and Turn“-Wählscheibe und der LCD-Anzeige mit Hintergrundbeleuchtung vollständige Kontroll‑ und Überwachungsfunktionen für den Systembetrieb.

Motorsteuerung

Der Embedded Controller und der Frequenzumrichter regeln die Ventilatordrehzahl und sind zur Montage im Lüftungsgerät oder direkt auf den Motoren konzipiert. Sie sind wartungsfrei und für den jahrelangen zuverlässigen Betrieb unter äußerst harten Einsatzbedingungen ausgelegt.

Ventilator-E/A

Die E/A-Karten der Ventilatoren messen den Luftstrom und überwachen den Filter. Die Ventilator-E/A-Karten können darüber hinaus diverse Sensoren, Alarmsysteme und Aktuatoren für Heizungs‑ und Kühlungsanlagen oder Klappen steuern.

Leistungsregelung

Die Leistungsregelung des Systems regelt die Leistung der elektrischen Heizung über ein 0 – 10 Volt-Signal.

Regler für Rotationswärmeaustauscher

Der Regler für den Rotationswärmeaustauscher und der dazugehörende Schrittmotor steuern den Wärmeaustauscher und sind vollständig über einen Modbus integriert.

E/A-Erweiterung

Durch Anschluss eines Erweiterungsmoduls an den Master Controller über einen Modbus kann das Lüftungsgerät um weitere Hilfsfunktionen erweitert werden.

LON-Modul

Mithilfe des LON-Gateways kann das System mit anderen LON-basierten Systemen wie beispielsweise einem Gebäudeleitsystem kommunizieren.

Sensoren

Für das System eignet sich ein umfassendes Spektrum an PT-1000-Temperaturfühlern.

Vor Ort

Nach der Montage führen die Techniker abschließende Vor-Ort-Prüfungen und weitere Tests sowie eine Optimierung der Energieeinstellungen und anderer benutzerspezifischer Parameter durch.

Täglicher Betrieb:

Der Gebäudemanager bedient die Anlage über die Webschnittstelle oder über das Handterminal. Das benutzerfreundliche Design ermöglicht eine 100-prozentige Kontrolle und bietet maximalen Komfort bei minimalem Energieverbrauch.

Betriebsarten für Temperaturregelung:

  • Konstante Zulufttemperatur
  • Konstante Ablufttemperatur
  • Konstante Raumtemperatur
  • Konstante Zu‑/Ablufttemperaturdifferenz
  • Außenraumkompensation
  • Sommer‑/Winterkompensation
  • Mindesttemperatur Umluftheizung nachts
  • Nachtkühlung im Sommer
  • Automatische Sommer‑/Winterkompensation
  • Zwangskühlung
  • Modulierte Umluft

Betriebsarten der Ventilatorsteuerung:

  • Konstanter Luftvolumenstrom
  • Konstanter Druck
  • Druck Zuluft im Folgebetrieb
  • Druck Abluft im Folgebetrieb
  • Konstantes CO2
  • Niedrige/hohe Drehzahl (Umluft)
  • Dauerbetrieb
  • Automatikbetrieb

Feuer:

  • Feuer im Lüftungsgerät
  • Feuer im Luftkanal
  • Feueralarm
  • Funktionsprüfung der Feuerschutzklappen
  • Elektrisches Heizen
  • Hydronisches Heizen
  • Gegenstromwärmeaustauscher
  • Kreuzstromwärmeaustauscher
  • Rotationswärmeaustauscher
  • Economizer (freie Kühlung)
  • Feuchtigkeitsregelung
  • Hydronischer Wärmeaustauscher
  • Wasserbasierte Kühlung
  • Filterüberwachung
  • Aktuatorsteuerung für Klappen
  • Fehlerprotokoll
  • Alarmbehandlung
  • Kombination von Batterie sowie Heizen und Kühlen in einem Element
  • Steuerung für externe Wärmepumpen
  • Automatische Sommerzeitumschaltung
